कंप्यूटर के शक्ति श्रोत को प्रयोगशाला में प्रयोग करना

एक परिवर्तक शक्ति श्रोत हर प्रयोगशाला का हिस्सा होता है। पर अधिक छमता का परिवर्तक शक्ति श्रोत बहुत महंगा होता है। आज का ये लेख हमें एक अच्छी छमता का विभिन्न विभव मान का शक्ति श्रोत बनाने के बारे में है।
हम आज एक गणक के शक्ति श्रोत का प्रयोग कर के अपनी प्रयोगशाला के लिए शक्ति श्रोत बनायेंगे।
एक गणक का शक्ति श्रोत में वे सभी विभव मान उपलब्ध होते हैं जिनकी एक प्रयोगशाला में आवश्यकता होती है। और इसकी धारा वहन क्षमता भी काफी अधिक होती है।  इसमें  एक प्रयोगशाला के लिए काम में आने वाले सभी विभव जैसे 3.3, 5, 12  के घनात्मक तथा  ऋणात्मक मान उपलब्ध होते हैं।  और हमें यही चाहिए।

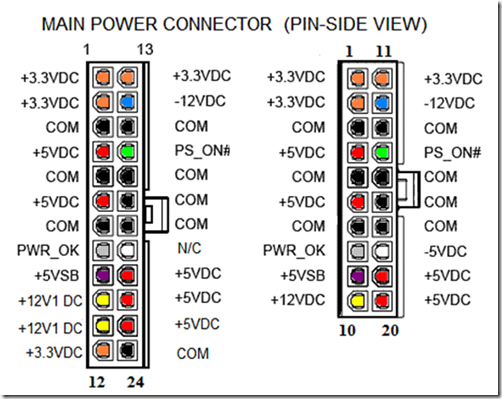

नीचे दिए गए चित्र में हम एक शक्ति श्रोत के विभिन्न बिंदुओं को देखते हैं. इसमें अलग विभव का तार का रंग अलग अलग होता है।  हमें जो-जो विभव चाहिए हम उस तार को बाहर निकाल सकते हैं।



बिंदुनाम रंग विवरण
13.3Vनारंगी+3.3 VDC
23.3Vनारंगी +3.3 VDC
3COMकाला ग्राउंड
45Vलाल +5 VDC
5COMकाला ग्राउंड
65Vलाल +5 VDC
7COMकाला ग्राउंड
8PWR_OKसलेटी यह एक संकेतक बिंदु है। यह इस बात को दर्शाता है की सभी विभव का मान नियंत्रित है। इससे हम एक प्रतिरोधक की सहायता से एलईडी जला सकते हैं। इसमें हमें 5 वोल्ट मिलता है
95VSBबैंगनी +5 VDC अतिरिक्त  ( सर्वाधिक 10mA)
1012Vपीला +12 VDC
1112Vपीला +12 VDC
123.3Vनारंगी +3.3 VDC
133.3Vनारंगी +3.3 VDC
14-12Vनीला -12 VDC
15COMकाला ग्राउंड
16/PS_ONहरा इस बिंदु को ग्राउंड से जोड़ देने से शक्ति श्रोत चालू हो जाता है
17COMकाला ग्राउंड
18COMकाला ग्राउंड
19COMकाला ग्राउंड
20-5Vसफ़ेद -5 VDC  (यह पुराने प्रकार के शक्ति श्रोत में आता था)
21+5Vलाल +5 VDC
22+5Vलाल +5 VDC
23+5Vलाल +5 VDC
24COMकालाग्राउंड


शक्ति श्रोत को बनाने की विधि

1. सभी अनावश्यक तारों को हटा दें और डब्बे में सभी विभव के लिए छेद कर दें।
2. सिर्फ पीला,लाल,हरा,नारंगी,काला और सलेटी तार रहने दें।
3. पीले तार को बाहर ला कर +12V लिख दें ( कम से कम चार तार निकालें)।
4. लाल  तार को बाहर ला कर +5V लिख दें ( कम से कम चार तार निकालें)।
5. नारंगी  तार को बाहर ला कर +3.3V लिख दें ( कम से कम चार तार निकालें)।
6. काला  तार को बाहर ला कर ग्राउंड  लिख दें ( कम से कम आठ  तार निकालें)।
7. अब एक कुंजी ले कर उसके दोनों बिंदु हरे और काले तार से जोड़ दें।
8. अब एक 500 ओह्म  का प्रतिरोधक ले जिसका एक सिरा सलेटी तार में जोड़ दें और दूसरा सिरा एलईडी के + बिंदु पर जोड़ दें। एलईडी के - बिंदु को काले तार से जोड़ दें. और एलईडी को बहार की तरफ लगायें।
9. एक 10ओह्म  / 10W का प्रतिरोधक को सदा के लिए 5 वोल्ट से जोड़ दें।



नीचे दिए चलचित्र से आपको और अच्छी तरह से समझ आ जायेगा।
